El cerco que abraza la armadura longitudinal y resiste el cortante. El héroe silencioso de la seguridad sísmica.

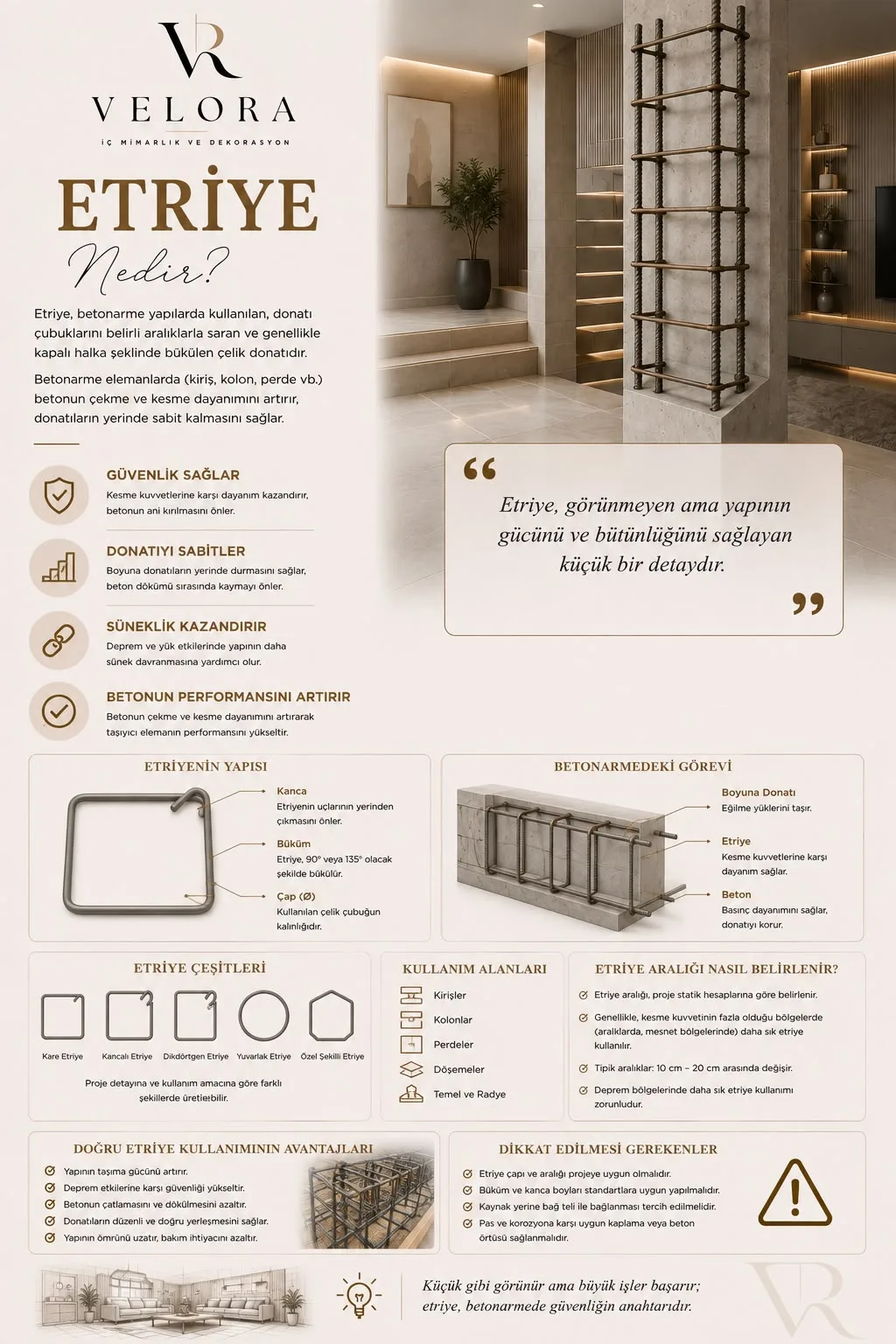

El estribo es el cerco cerrado que rodea la armadura longitudinal de pilares, vigas y muros de hormigón armado. Resiste el cortante, evita el pandeo de las barras y confina el núcleo.
Funciones
- Resistencia a cortante: frente a sismo y viento.
- Confinamiento: aumenta resistencia y ductilidad del núcleo.
- Anti-pandeo: impide que las barras se abran.
- Posición: mantiene la armadura en su sitio.
Tipos
- Cuadrado: el más habitual.
- Rectangular: pilares y vigas rectangulares.
- Circular o helicoidal: confinamiento continuo.
- Ganchos intermedios: sujetan barras interiores.
Ganchos y doblado
- Extremos doblados a 135°.
- Prolongación mínima de 10 diámetros.
- Radio de doblado según diámetro de barra.
Zona de confinamiento
En extremos de pilares y vigas la separación baja de 15–20 cm a 10 cm o menos. Gran parte del daño sísmico proviene de estribos escasos justo aquí.
A tener en cuenta
- No ampliar la separación de proyecto.
- Alternar la posición de los ganchos.
- No usar barra oxidada o dañada.
- Separadores plásticos para mantener el recubrimiento.
